回路策略

1. 概述

回路策略模块通过智能化的自动控制策略，实现对供电回路的精细化管控。支持基于以下触发条件：

• 传感器: 可通过不同的传感器及状态参数。常用的有亮度、照度、交通传感器等。
• 时间触发：精确到分钟级的定时控制
• 经纬度触发：根据日出/日落时间动态调整

适用于各种需要对供电回路进行精细化管控的场景。

2. 功能介绍

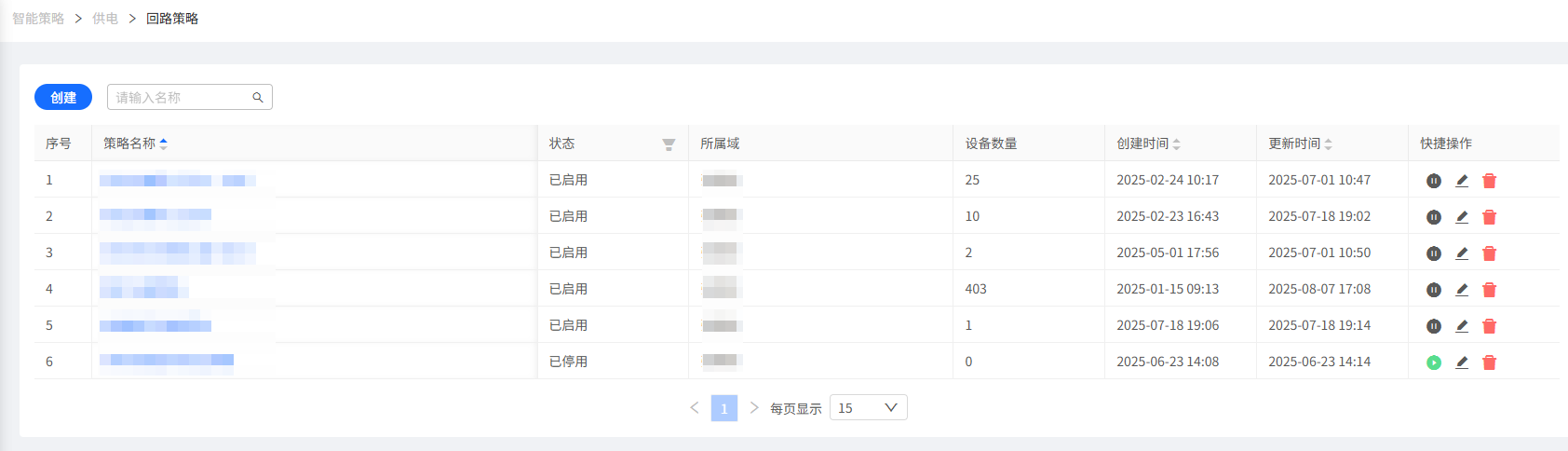

2.1 策略列表

列表展示当前域及子域下用户添加的所有回路策略。

2.1.1 操作步骤

1. 登录系统后，在系统菜单中选择智能策略模块进入。
2. 在左侧菜单项中，点击回路策略，进入策略列表。

2.1.2 界面说明

• 分页显示所有策略（默认按策略名称正序）
• 快速搜索栏（支持策略名称模糊查询）
• 状态筛选（启用/停用）
• 列表显示关键信息：
  • 策略名称：支持编辑
  • 状态：当前策略是否启用，支持按状态筛选策略
  • 所属域：当前策略所在域
  • 设备数量：策略关联的供电回路数量
  • 创建时间：显示策略创建时间，支持按时间排序
  • 更新时间：显示策略配置最后一次更新时间，支持按时间排序
  • 快捷操作：显示当前策略可执行的操作指令
    • ：对策略名称进行编辑
    • ：删除当前策略
    • ：启用当前策略
    • ：停用当前策略

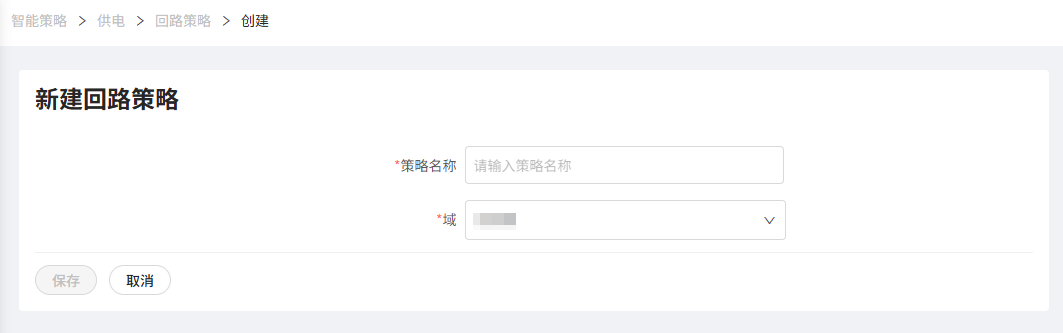

2.2 新建策略

2.2.1 操作步骤

1. 登录系统后，在系统菜单中选择智能策略模块进入。
2. 在左侧菜单项中，点击回路策略，进入策略列表。
3. 点击页面左上角的"创建"按钮，进入创建页面。
4. 按照页面提示完成策略名称和归属域选择，点击"保存"按钮，进入策略详情页面。

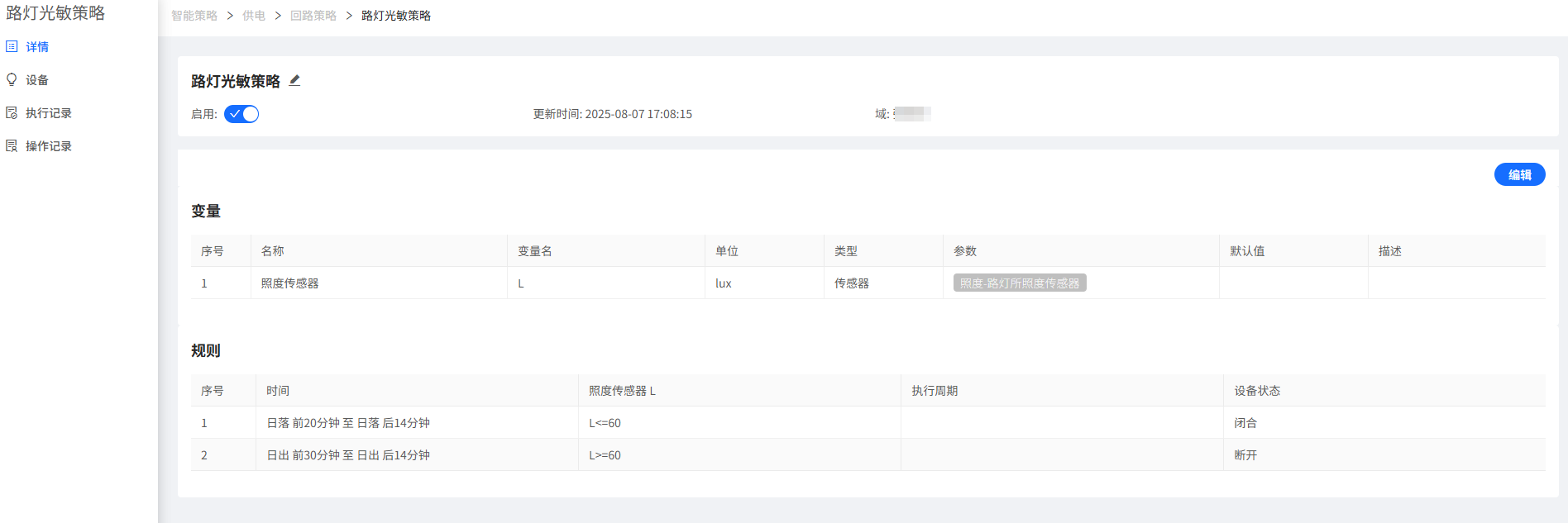

2.3 策略详情

此处用来查看当前策略执行配置及预览效果。

2.3.1 界面说明

1. 基本信息区
   • 策略名称：支持编辑
   • 状态：当前策略是否启用，支持启用和停用当前策略
   • 所属域：当前策略所在域
   • 更新时间：显示策略配置最后一次更新时间
2. 变量区：显示当前策略中定义的相关变量参数
   • 变量名称：由用户为了标记变量而定义的名称
   • 变量名：用户在策略参数中定义的变量标识符，用于在策略中引用变量值
   • 单位: 变量值的单位，如%、 lux、摄氏度等，主要用于标识，不影响策略计算
   • 类型：当前变量类型，目前支持两类
     • 常量：变量值在策略定义后不会再发生改变
     • 传感器：变量值由传感器实时状态决定
   • 参数：根据上面的变量类型，含义不同
     • 常量：当变量类型为常量时，表示常量参数值
     • 传感器：当变量类型为传感器时，需要用户选择具体的传感器及传感器状态参数
   • 默认值：当前变量默认值
   • 说明：对变量的详细说明，方便用户理解
3. 规则区：列表显示当前策略中的执行条件及状态参数
   • 触发条件：用户可以添加多个执行条件，包括：
     • 变量区中的变量参数状态
     • 时间参数：支持绝对时间或基于经纬度的天文时间(可调偏移量)的时间范围
     • 执行周期：策略执行的周期，默认是所有日期都生效，支持用户自定义月份、日期、星期执行某个时间点指令
   • 指令参数：供电回路执行指令，断开或闭合

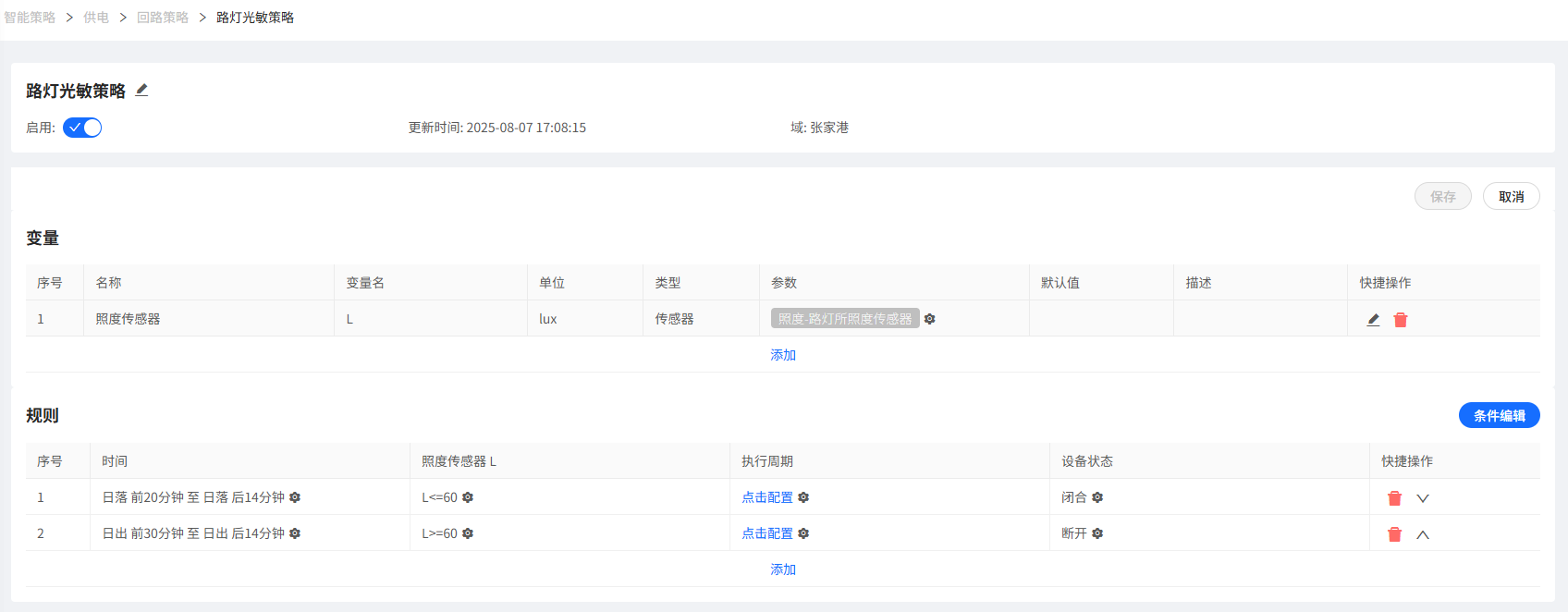

2.3.2 配置变量

1. 点击策略参数区的"编辑"按钮，进入策略编辑状态。



2. 添加常量类型变量：在变量区，选择添加按钮，弹出添加变量界面。

   • 变量类型选择常量
   • 输入变量基本信息：名称、变量名、单位、默认值
   • 常量值：按照界面提示输入常量值或者选择关联的传感器设备及参数



3. 添加传感器类型变量：在变量区，选择添加按钮，弹出添加变量界面。

   • 变量类型选择传感器
   • 输入变量基本信息：名称、变量名、单位、默认值
   • 传感器参数：按照界面引导选择具体的传感器及传感器状态参数



2.3.3 变量示例

以下为一些隧道照明场景下常见变量示例：

类型	变量	名称	单位	描述
传感器	Q	车流量	veh/(h.ln)	车流量传感器
传感器	L20	洞外亮度	cd/m2	洞外亮度传感器
传感器	DI	开关状态	N/A	开关传感器(开关)
常量	Lth1	入口亮度	cd/m2	隧道入口亮度设计值
常量	LLF	维护系数		系统维护系数，需要用户定期按照设计要求更新

2.3.4 配置策略规则

1. 配置可用的触发条件：点击规格区右上角的条件编辑按钮，然后选择需要用到的规则条件。



2. 配置触发规则：选择添加按钮，添加一条规则，然后按照不同类型的条件参数，配置对应的触发条件









3. 配置指定规则条件下设备状态



说明

所有的策略参数变更后，需要点击保存才会生效。

2.4 设备

此处配置当前策略执行的目标设备集合，回路策略对应的执行设备是供电回路终端。

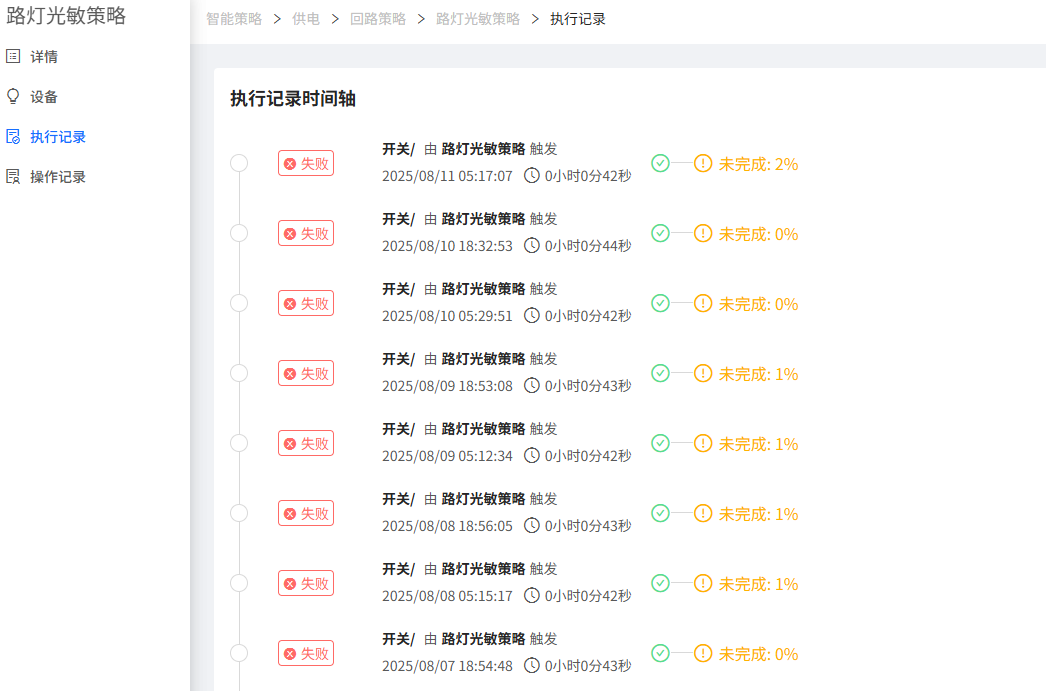

2.5 执行记录

此处展示当前策略的执行记录，包括执行时间、执行状态、执行结果等信息。

2.6 操作日志

此处展示当前策略的操作日志，包括操作人、操作时间、操作内容等信息。
