回路计划

1. 概述

回路计划模块通过智能化的自动控制策略，实现对供电回路的精细化管控。支持基于以下触发条件：

• 时间触发：精确到分钟级的定时控制
• 经纬度触发：根据日出/日落时间动态调整

适用于各种需要对供电回路进行精细化管控的场景。

说明

1. 回路计划平台侧负责计划的创建、编辑、删除、启用、停用等操作。
2. 所有启用的计划会自动发送并同步到相关的边缘侧控制设备（网关）。
3. 边缘侧控制设备（网关）根据计划配置进行执行。

2. 功能介绍

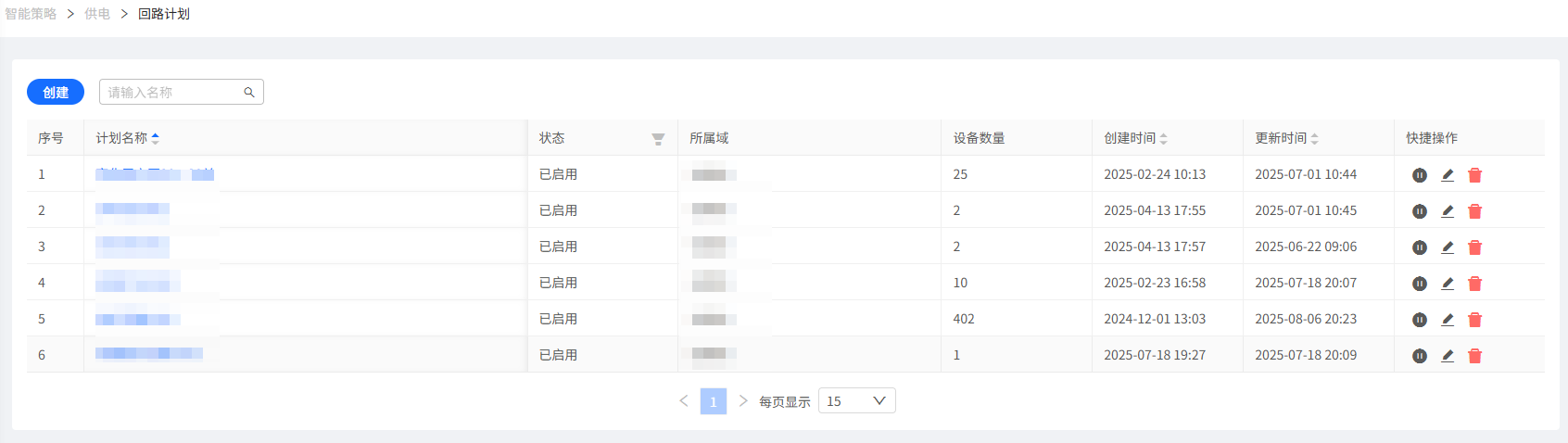

2.1 计划列表

列表展示当前域及子域下用户添加的所有回路计划。

2.1.1 操作步骤

1. 登录系统后，在系统菜单中选择智能策略模块进入。
2. 在左侧菜单项中，点击回路计划，进入计划列表。

2.1.2 界面说明

• 分页显示所有计划（默认按计划名称正序）
• 快速搜索栏（支持计划名称模糊查询）
• 状态筛选（启用/停用）
• 列表显示关键信息：
  • 计划名称：支持编辑
  • 状态：当前计划是否启用，支持按状态筛选计划
  • 所属域：当前计划所在域
  • 设备数量：计划关联的供电回路数量
  • 创建时间：显示计划创建时间，支持按时间排序
  • 更新时间：显示计划配置最后一次更新时间，支持按时间排序
  • 快捷操作：显示当前计划可执行的操作指令
    • ：对计划名称进行编辑
    • ：删除当前计划
    • ：启用当前计划
    • ：停用当前计划

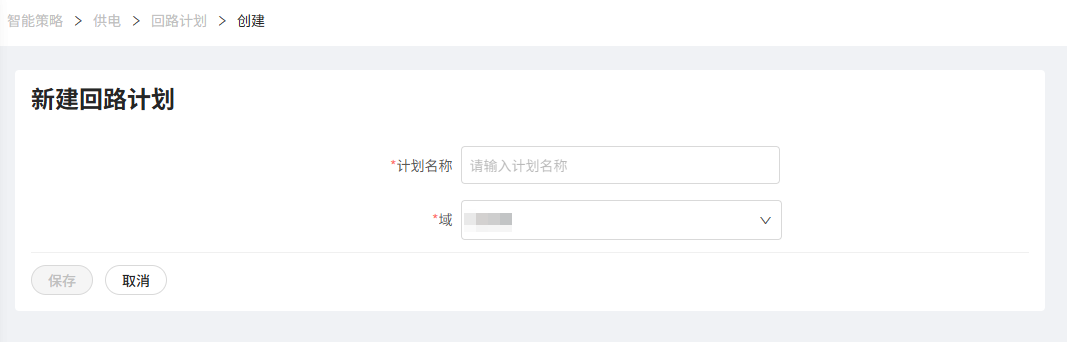

2.2 新建计划

2.2.1 操作步骤

1. 登录系统后，在系统菜单中选择智能策略模块进入。
2. 在左侧菜单项中，点击回路计划，进入计划列表。
3. 点击页面左上角的"创建"按钮，进入创建页面。
4. 按照页面提示完成计划名称和归属域选择，点击"保存"按钮，进入计划详情页面。

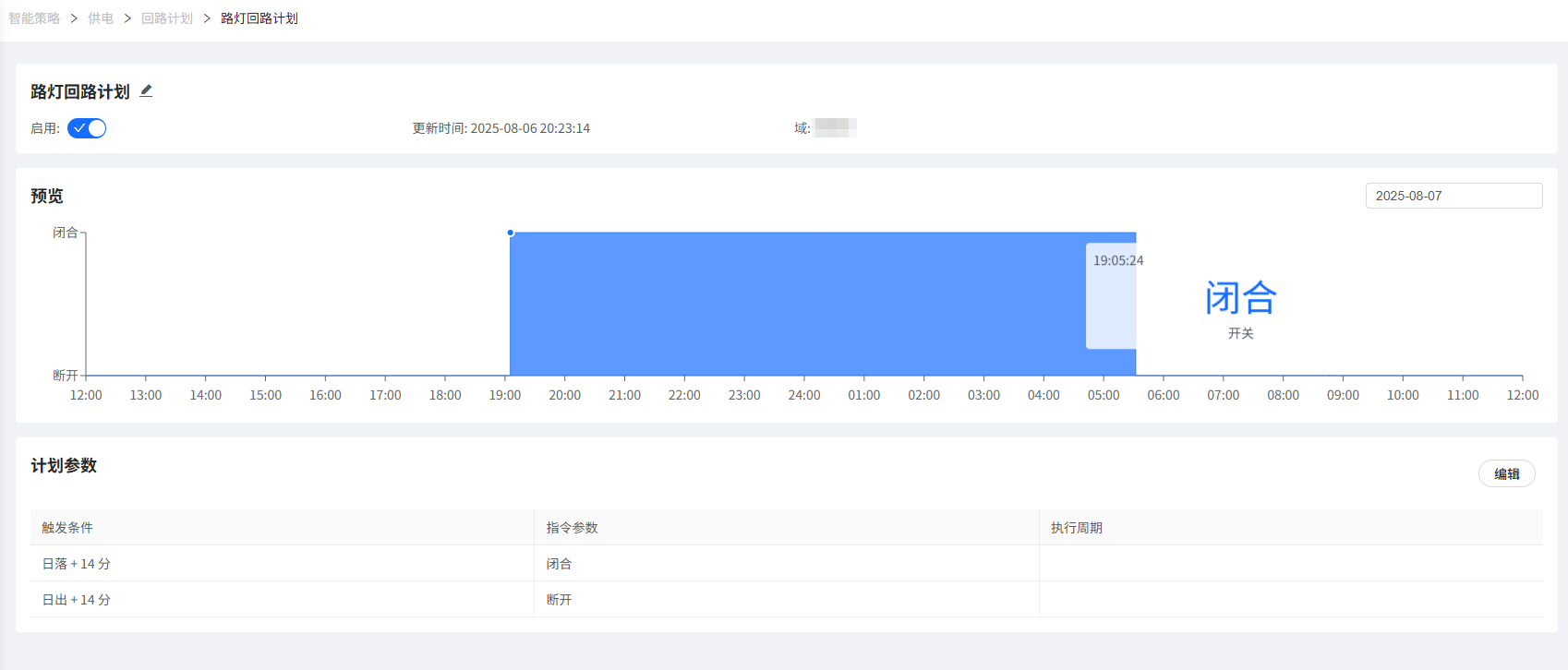

2.3 计划详情

此处用来查看当前计划执行配置及预览效果。

2.3.1 界面说明

1. 基本信息区
   • 计划名称：支持编辑
   • 状态：当前计划是否启用，支持启用和停用当前计划
   • 所属域：当前计划所在域
   • 更新时间：显示计划配置最后一次更新时间
2. 预览区：图表显示指定日期的回路状态（断开/闭合）变化图
   • Y轴：回路状态
   • X轴：时间，显示范围为当前日期的中午12点到第二天的中午12点的24小时周期
   • 支持按日期切换
3. 计划参数区：列表显示当前计划中的多条执行参数
   • 触发条件：计划执行的具体时间，支持定时和基于经纬度的天文时间(可调偏移量)
   • 指令参数：回路执行指令，断开或闭合
   • 执行周期：计划执行的周期，默认是所有日期都生效，支持用户自定义月份、日期、星期执行某个时间点指令

说明

计划参数中基于日出、日落的天文时间，会自动按照计划所在域的经纬度坐标作为计算依据。

2.3.2 操作说明

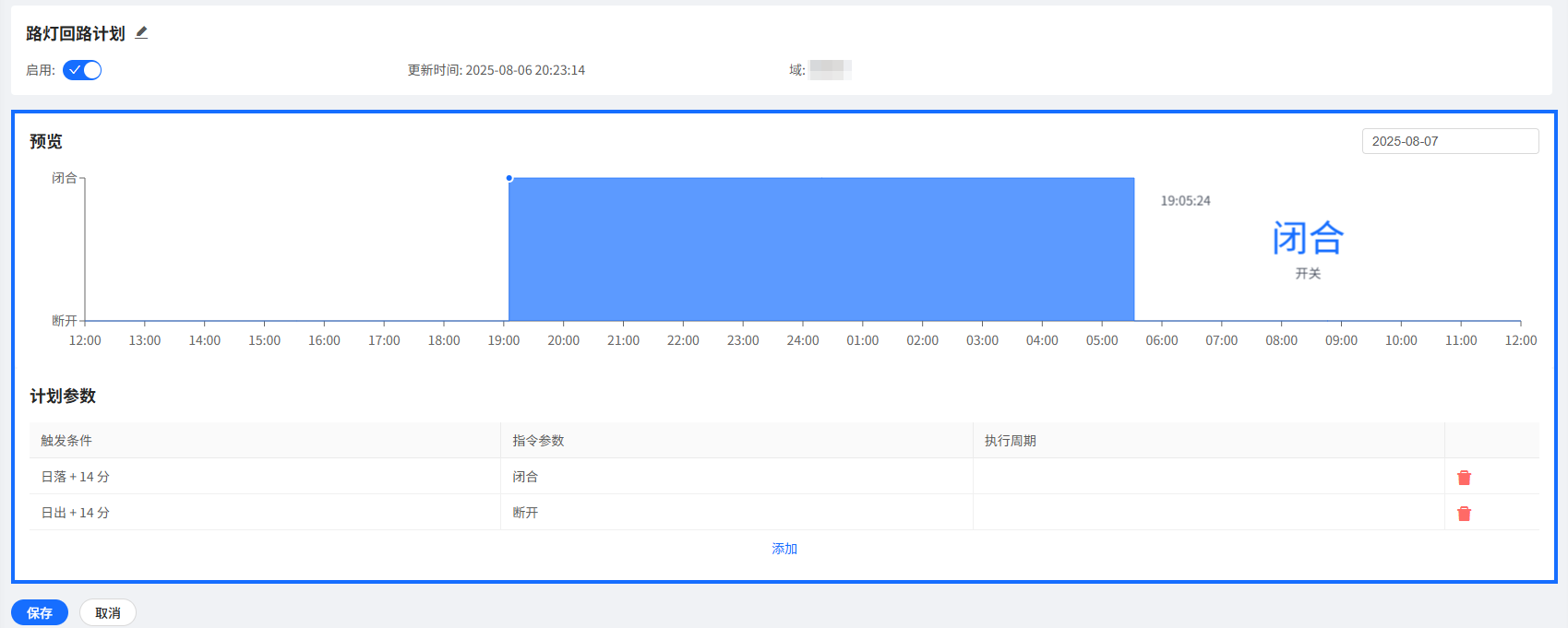

点击计划参数区的"编辑"按钮，进入计划编辑状态。

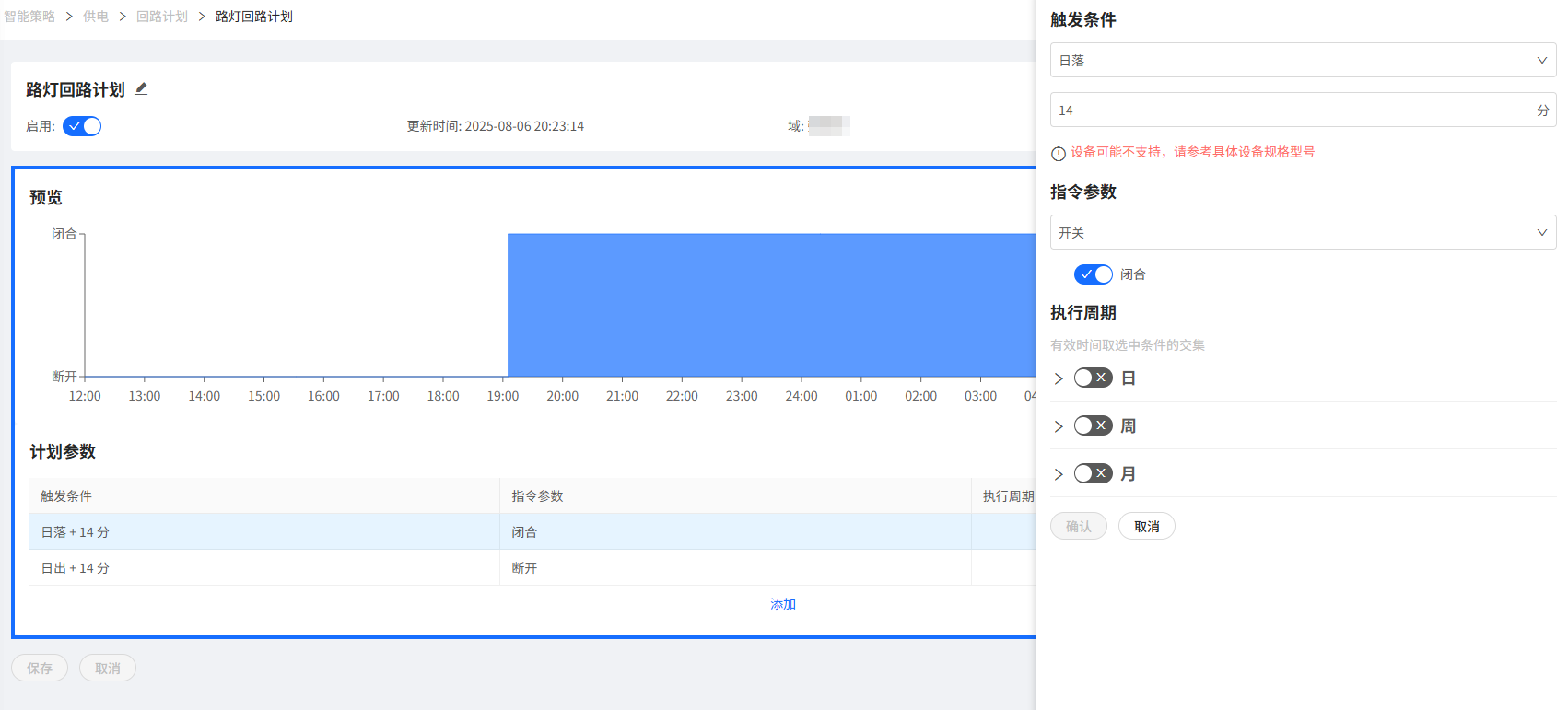

点击某个已有的计划项或选择添加按钮，右侧会弹出参数配置界面，按照页面提示输入相关信息：

具体参数描述参加上面计划参数区描述说明。

说明

1. 所有的计划参数变更后，需要点击保存才会生效。
2. 计划参数变更后，会立即同步到相关的边缘侧控制设备（网关）。
3. 设备不在线时，计划参数变更后，会在设备上线后立即同步。

2.4 设备

此处配置当前计划执行的目标设备集合，回路计划对应的执行设备是供电回路。

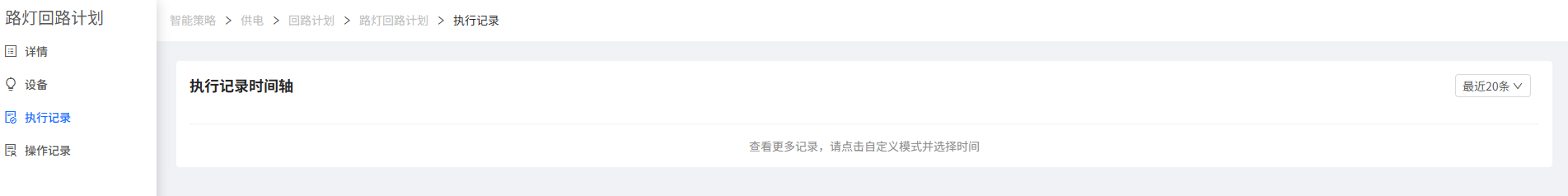

2.5 执行记录

此处展示当前计划的执行记录，包括执行时间、执行状态、执行结果等信息。

注意

此处的执行记录需要设备端支持上报，否则此处不会展示任何数据。

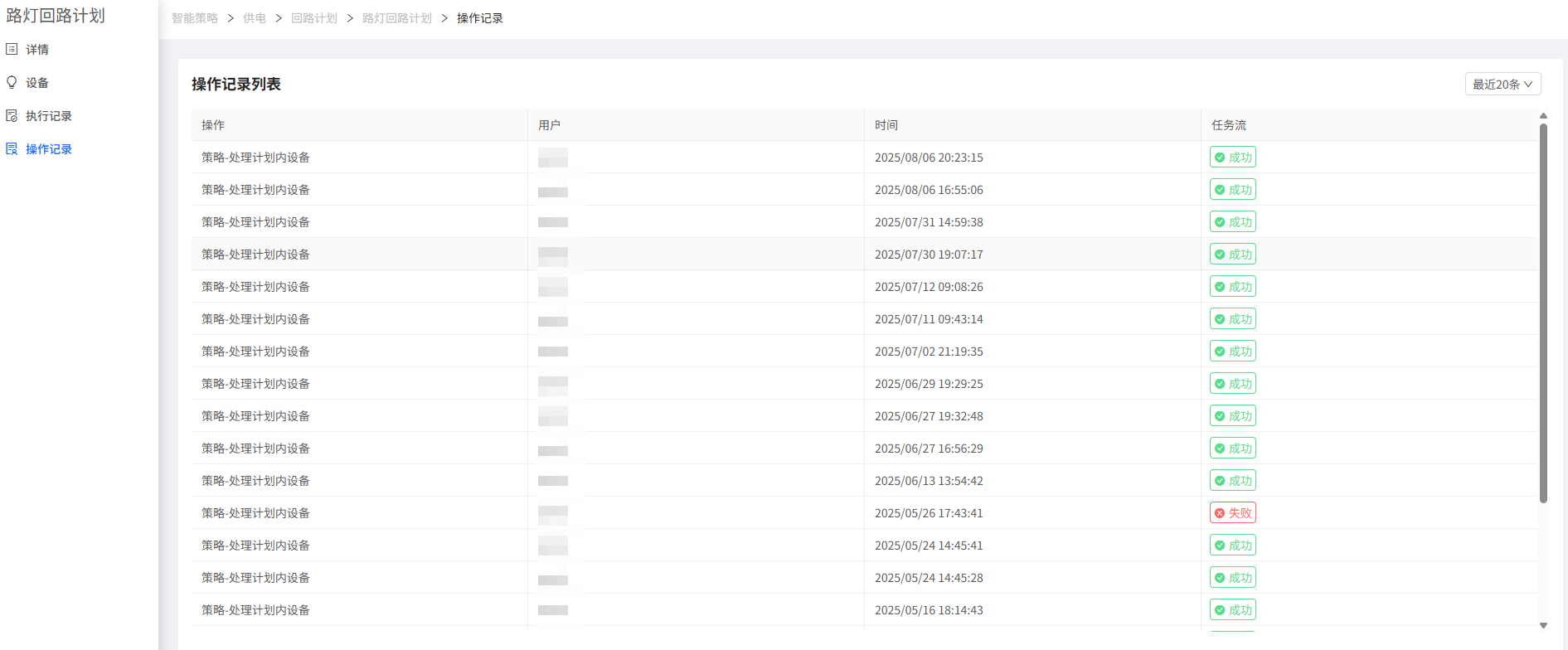

2.6 操作日志

此处展示当前计划的操作日志，包括操作人、操作时间、操作内容等信息。
