Sensor

此模块用来用来管理系统中个各类传感器的状态、配置、操作等功能。

warning

不同类别的传感器，对应的参数和具体功能也不同。

一、通用

1.1 基本信息

• 运行状态
  • 通信状态：在线/离线，在线代表设备与系统通信正常，离线则可能是网络或设备故障。
  • 故障状态：正常/异常，异常时可跳转至故障详情页，查看故障的时间、类型、原因及解决方案。
• 基本属性
  • 名称：依据设备功能等赋予的标识，便于识别。
  • 通道：当灯具归属于某个设备的子设备时，接入的通道标识
  • 编号：按规则生成，含关键信息，用于设备全生命周期管理。
  • 规格型号：反映设备硬件和技术规格，为选型、配置和维护提供参考。
  • 厂商：设备的生产厂商，便于查找相关信息。
  • 传感器类别：当前传感器具体的类别。
• 时间记录
  • 安装时间：记录设备首次安装时间，用于维护计划和保修计算。
• 父节点：当前设备的上一级通信节点。如果是直连平台，父节点为SYSTEM

1.2 常规配置

• 数据上报周期：设备上报数据的时间间隔，单位为分钟。默认为15分钟。

1.3 协议配置

配置传感器数据接入采用的协议类型，目前可支持的有两种：

• 内置协议：非通用协议，具体协议由接入传感器的设备内部集成。
• Modbus TCP：通过Modbus TCP协议接入的传感器。

tip

1. Modbus协议中不同参数对应寄存器配置参见对应的规格配置。
2. 目前只有部分传感器支持通过Modbus接入。

1.4 自定义配置

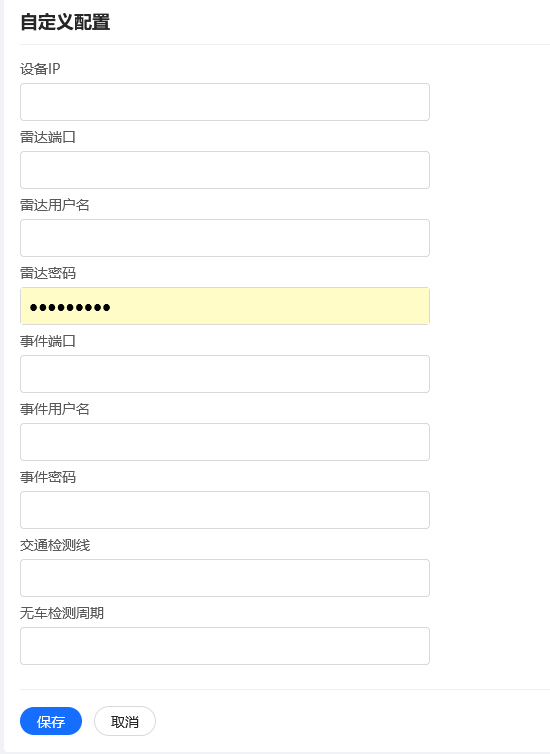

此处用于配置接入传感器的网络协议参数，具体参数由具体的接入设备确定。以下为某种雷达接入参数示例。

二、传感器

2.1 环境

状态信息

参数	描述	单位
温度	当前设备采样的温度值	摄氏度（℃）
湿度	当前设备采样的湿度值	百分比（%）
PM2.5	当前设备采样的PM2.5值	ug/m3
大气压	当前设备采样的大气压值	百帕（hPa）
噪声	当前设备采样的噪声值	dB
风速	当前设备采样的风速值	m/s
风向	当前设备采样的风向值	度

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.2 温湿度

这里一般用于监测设备仓内的温湿度。

状态信息

参数	描述	单位
温度	当前设备采样的温度值	摄氏度（℃）
湿度	当前设备采样的湿度值	百分比（%）

配置

• 温度告警上限（℃）：默认55℃
• 温度告警下限（℃）：默认-20℃
• 湿度告警上限（%）：默认95%

告警

• 温度异常
• 湿度异常

2.3 照度

状态信息

参数	描述	单位
光照强度	当前设备采样的光照强度值	勒克斯（lux）

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.4 亮度

状态信息

参数	描述	单位
光亮度	当前设备采样的环境光亮度值	流明（cd/m2）

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.5 色温照度

状态信息

参数	描述	单位
色温	当前设备采样的色温值	色温K
光照强度	当前设备采样的光照强度值	勒克斯（lux）

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.6 色温亮度

状态信息

参数	描述	单位
色温	当前设备采样的色温值	色温K
光亮度	当前设备采样的环境光亮度值	流明（cd/m2）

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.7 交通

状态信息

参数	描述	单位
【交通流量】采样周期	车流量统计周期	分钟
【交通流量】车辆数量	采样周期内检测到的车辆数量	辆
【交通流量】车道占用时	采样周期内车道被占用的时间	秒
【交通流量】车辆平均速度	采样周期内车辆的平均速度	公里/小时
交通状态	表示当前是否有车辆通过	-1表示检测失效 0表示当前无车通过 1表示有车通过

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.8 能见度

状态信息

参数	描述	单位
能见度	当前设备采样的能见度值	米

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.9 倾斜

状态信息

参数	描述	单位
倾斜角度	当前设备采样的倾斜角度值	度

配置

• 无

告警

• 倾斜角度异常

2.10 漏电流

状态信息

参数	描述	单位
漏电流	当前设备采样的漏电流值	毫安（mA）

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 漏电流异常

2.11 门开关

状态信息

• 无

配置

• 无

告警

• 门开关异常

2.12 水浸

状态信息

*无

配置

• 无

告警

• 水浸异常

2.13 防雷器

状态信息

• 无

配置

• 无

告警

• 防雷器异常

2.14 垃圾桶

状态信息

参数	描述	单位
电池剩余容量		%
电池状态	正常/异常
垃圾桶满距离	1路或2路	cm

移动模组信息

参数	描述	单位
IMEI	移动模组IMEI卡号
模组状态	移动模组状态
信号强度	移动模组信号

配置

• 数据上报周期（分钟）：默认1天（1440分钟）
• 垃圾满距离阈值（cm）：范围10cm-80cm

告警

• 垃圾桶满告警

2.15 井盖

状态信息

参数	描述	单位
电池剩余容量		%
电池状态	正常/异常
井盖初始角度	初始角度	°
井盖当前角度	当前角度	°

移动模组信息

参数	描述	单位
IMEI	移动模组IMEI卡号
模组状态	移动模组状态
信号强度	移动模组信号

配置

• 数据上报周期（分钟）：默认1天（1440分钟）
• 角度阈值（°）：默认15°，范围5°-90°

告警

• 井盖倾斜

2.16 DI

状态信息

• DI状态：0/1

配置

• 数据上报周期（分钟）：默认15分钟

告警

• 无

2.17 DO开关

状态信息

参数	描述	单位
DO状态	开/关

配置

• 无

告警

• 无

操作

• 开关控制：开/关
