Lighting Energy Saving

1. 概述​

灯具节能模块可统计分析指定照明设施的能耗数据。用户可根据时间、周期等条件获取能耗报告。

该界面简洁直观，便于用户快速查看和分析节能数据。通过图表和报表，用户可轻松掌握节能状况，优化能源管理，实现节能目标。

2. 功能介绍​

2.1 节能数据图​

  • 节约能耗值：图表展示了选定报告周期内每天或每月的节能数据。
  • 节能比：对比理论能耗，实际节约能耗的占比。

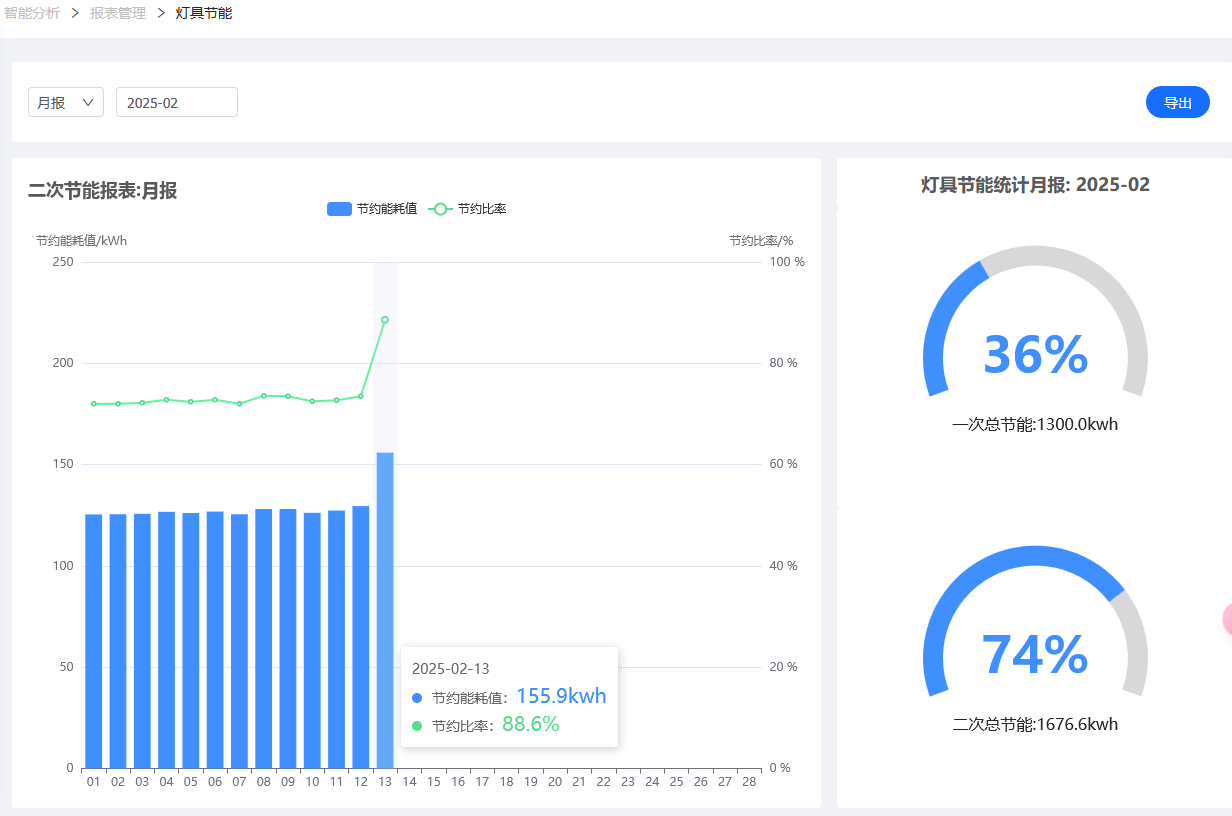

灯具节能图

2.2 节能统计图​

  • 一次节能统计：显示选定时间段内的一次节能数据（单位为kWh）及节能比率（单位为%）。
  • 二次节能统计：显示选定时间段内的二次节能数据（单位为kWh）及节能比率（单位为%）。

2.3 数据导出功能​

导出报表：用户可以将节能数据导出为CSV文件，便于进一步分析和记录。

2.4 报告参数配置​

  • 报告类别：用户可以选择数据的统计类别，默认月报
    • 月报：每天一条数据，1号 - 31号，最多31条数据
    • 年报：每月一条数据，1月 - 12月，最多12条数据
  • 报告周期：用户可以选择当前查看的报告周期，为某个月或某年。

3. 操作步骤​

3.1 查看节能数据​

  1. 登录系统后，在系统菜单中选择智能分析模块进入。
  2. 在左侧菜单项中，点击统计报表，进入报表类别页面。
  3. 在报表类别页面中，选择灯具节能，进入报表详情页面。

3.2 配置报告参数​

  1. 登录系统后，在系统菜单中选择智能分析模块进入。
  2. 在左侧菜单项中，点击统计报表，进入报表类别页面。
  3. 在报表类别页面中，选择灯具节能，进入报表详情页面。
  4. 在报表类型选择下拉菜单中选择月报或年报，默认为月报。
  5. 使用日期选择器选择需要查看的月份或年份。
  6. 查看图表展示区的节能数据。

3.3 导出节能数据​

  1. 登录系统后，在系统菜单中选择智能分析模块进入。
  2. 在左侧菜单项中，点击统计报表，进入报表类别页面。
  3. 在报表类别页面中，选择灯具节能，进入报表详情页面。
  4. 选择报告数据查看参数
  5. 在图表上方，点击“导出”按钮
  6. 保存文件到本地。

3.5 查询不同域下数据​

  1. 登录系统后，在系统菜单中选择智能分析模块进入。
  2. 在左侧菜单项中，点击统计报表，进入报表类别页面。
  3. 在报表类别页面中，选择灯具节能，进入报表详情页面。
  4. 在最上方的域切换菜单，选择不同域，图表会自动更新为对应域下灯具节能的数据结果。

4. 报表解读​

4.1 图表解读​

  • X轴：表示时间，例如从2025年2月1日到2025年2月28日。
  • Y轴：图表采用了双Y轴
    • Y1：表示节约能耗，单位为kWh。
    • Y2：表示节能比，单位为%。
  • 蓝色柱状图：表示当前统计维度下（日、月）每单位的周期内已节约的能耗。
  • 绿色折线图：表示每统计维度下（日、月）每单位的能耗节约比。

4.2 数据统计解读​

  • 一次节能：
    • 已节约能耗：如1300.0 kWh，表示从2月1日到当前日期的一次总节能。
    • 节能比：如36%，表示从2月1日到当前日期的总一次节能比。
  • 二次节能:
    • 已节约能耗：如1676.6 kWh，表示从2月1日到当前日期的二次总节能
    • 节能比：如74%，表示从2月1日到当前日期的二次节能比。

5. 其他说明​

5.1 基本概念​

  1. 一次节能：指在相同照明条件下，采用新老技术的灯具理论能耗的差值，比如采用LED更低功率可替代老旧的高功率钠灯，达到节能效果。
  2. 二次节能：实际灯具消耗电能与理论上满负荷工作差值

5.2 计算规则​

参数定义：

  • W0：传统灯具额定功率（瓦）
  • W1：系统灯具额定功率（瓦）
  • T：每天亮灯时间基数（小时）
  • N：指定规格灯具数量（个）
  • E1：满负荷理论能耗 = Σ（T*W1）
  • E2：灯具能耗 = Σ（统计时段灯具能耗）

一次节能计算规则​

  • 一次节能 = Σ（W0 - W1）* T
  • 一次节能率 = (1 - W1/W0)*100%

二次节能计算规则​

  • 二次节能 = E1-E2
  • 二次节能率 = 1 - ((E1-E2)/E1)*100%

5.3 数据统计配置​

  1. 系统后台会自动对系统中的灯具进行节能统计，无需进行特定配置。
  2. 对灯具节能中的计算参数，请参考系统配置中的灯具节能 相关配置。
